چک وزنه با دقت بالا

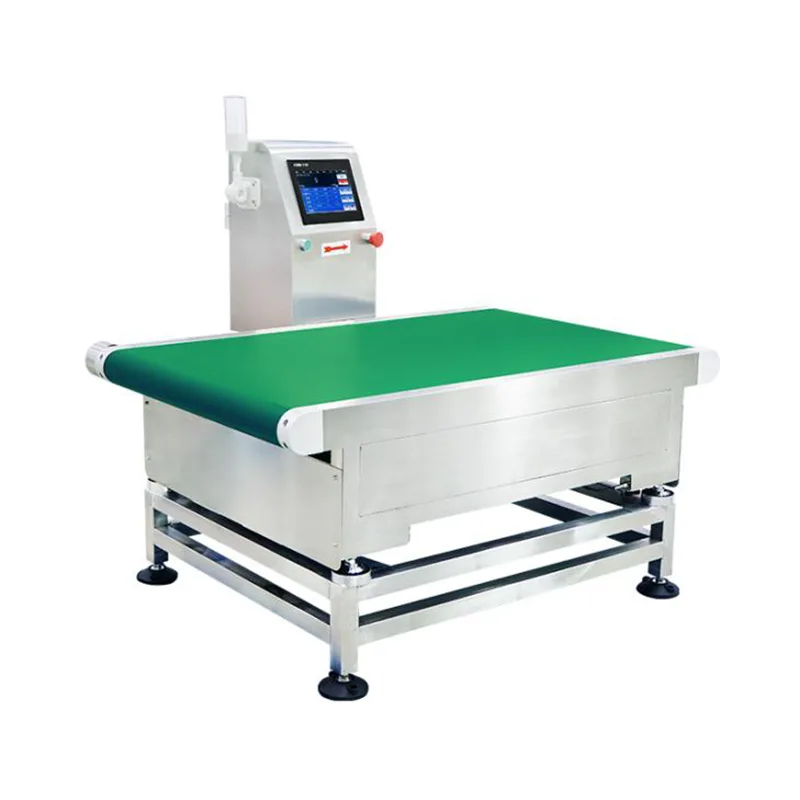

چک‌وزن‌گر با دقت بالا (مدل JDT-CZ-A30-30K/100K) یک سیستم توزین دینامیک خطی است که توسط شرکت تجهیزات توزین جیانگ‌سو جوتیان تولید شده است. این سیستم برای خطوط تولیدی طراحی شده است که محصولات بسته‌بندی شده متوسط تا بزرگ-مانند بسته‌بندی‌های با وزن نهایی، کیسه‌های سنگین، کیسه‌های بزرگ، کیسه‌های بزرگ، ماشین‌های بزرگ را مدیریت می‌کنند. تایید و بررسی کامل قبل از پالت سازی یا ارسال مورد نیاز است.

این سیستم هنگام عبور محصولات از روی نوار نقاله توزین، خوانش وزن را می گیرد، هر اندازه گیری را با مقادیر هدف و تحمل از پیش تعیین شده مقایسه می کند و یک تصمیم عبور یا عدم موفقیت ایجاد می کند. برای شرایط خرابی، نوار نقاله متوقف می شود یا یک خروجی زنگ هشدار، بسته به حالت عملیات پیکربندی شده، فعال می شود. این تجهیزات برای ادغام در خطوط بسته بندی خودکار، ایستگاه های بازرسی انتهای خط و نقاط تأیید لجستیک خروجی در نظر گرفته شده است.

مشخصات فنی

نکته دقت:دقت تشخیص بستگی به وزن، ابعاد، پایداری انتقال و شرایط محیطی محصول اندازه گیری شده دارد. ارقام دقت بیان شده تحت آزمایش کارخانه کنترل شده با نمونه های محصول نماینده قابل دستیابی هستند. راه اندازی در محل عملکرد واقعی را در شرایط تولید ایجاد می کند.

جیانگسو جوتیان ویزینگ Equipment Co., Ltd. دارای گواهینامه مدیریت کیفیت ISO9001 و گواهینامه محصول CE است. این شرکت با بیش از 20 سال تجربه در ابزار اندازه گیری وزن، 68 حق ثبت اختراع ملی و 20 حق چاپ نرم افزار را از طریق مرکز تحقیق و توسعه 919 خود جمع آوری کرده است. تولید در دو کارخانه تولید تحت روش های استاندارد کنترل کیفیت انجام می شود که شامل بازرسی مواد، مونتاژ، کالیبراسیون و آزمایش نهایی می شود. سفارشی سازی غیر استاندارد - از جمله ابعاد نوار نقاله، مواد قاب، رابط های ارتباطی و عملکرد نرم افزار - بر اساس نیازهای پروژه پشتیبانی می شود.

طراحی مکانیکی بخش توزین و حمل بار

بخش نوار نقاله توزین طوری طراحی شده است که محصولاتی با وزن حداکثر 100 کیلوگرم در حمل و نقل پویا را در خود جای دهد. مجموعه لودسل برای ظرفیت نامی با حاشیه ایمنی مناسب برای رسیدگی به شرایط اضافه بار مختصری که ممکن است هنگام قرار دادن یا انتقال محصولات روی نوار نقاله رخ دهد، مشخص شده است. قاب نوار نقاله از فولاد کربنی با مقاومت بالا یا فولاد ضد زنگ اختیاری، با تقویت ساختاری در نقاط نصب سلول لود استفاده می کند.

عناصر نصب ضربه گیر بین سکوی توزین و قاب نگهدارنده قرار می گیرند تا ضربه مکانیکی منتقل شده هنگام ورود محصولات به منطقه توزین را کاهش دهند. این جداسازی مکانیکی دو عملکرد را انجام می دهد: از لودسل ها در برابر افزایش بار گذرا محافظت می کند و زمان ته نشینی مورد نیاز برای تثبیت سیگنال وزن را قبل از ضبط شدن کاهش می دهد. موتور محرک تسمه به صورت مکانیکی از بخش توزین جدا می شود تا از جفت شدن لرزش موتور به سیگنال لودسل جلوگیری کند.

ثبت داده ها و قابلیت ردیابی با کیفیت

هر چرخه بازرسی یک رکورد داده ایجاد می کند که شامل مهر زمانی، وزن اندازه گیری شده، وزن هدف، محدودیت های تحمل، و نتیجه عبور / شکست است. کنترلر این رکوردها را در داخل ذخیره می کند و داده ها را می توان از طریق USB در قالب CSV برای تجزیه و تحلیل تولید، گزارش کیفیت یا مستندات دسته ای صادر کرد. برای خطوط با اتصال شبکه، داده های وزنی را می توان از طریق رابط ارتباطی قابل تنظیم به یک سیستم میزبان منتقل کرد.

این سیستم از محدودیت های وزنی بالا و پایین از پیش تعیین شده برای هر محصول پشتیبانی می کند. هنگامی که یک وزن اندازه‌گیری شده خارج از محدوده پیکربندی شده قرار می‌گیرد، کنترل‌کننده یک خروجی آلارم را راه‌اندازی می‌کند و نوار نقاله خروجی را متوقف می‌کند تا از ادامه مسیر ناسازگار به پایین دست جلوگیری کند. نوار نقاله متوقف می شود تا زمانی که اپراتور کالای پرچمدار را حذف کند و زنگ هشدار را تأیید کند و یک دروازه کیفیت مستند در جریان تولید ایجاد کند.

گزینه های مواد قاب و سازگاری با محیط

قاب استاندارد از فولاد کربنی با مقاومت بالا با عملیات سطح ضد خوردگی ساخته شده است. برای تاسیساتی که نیاز به شستشو، قرار گرفتن در معرض رطوبت، یا اتمسفرهای خورنده دارند، می توان یک قاب فولادی ضد زنگ را مشخص کرد. برای محیط‌هایی که مواد قابل اشتعال وجود دارند، پیکربندی‌های ضد انفجار (رده‌بندی Ex d IIB T4 Ga) در دسترس هستند، با کنترل‌کننده و محفظه‌های الکتریکی که مطابق با استانداردهای حفاظتی مربوطه طراحی شده‌اند. این تجهیزات برای کارکرد قابل اعتماد در محیط های صنعتی استاندارد طراحی شده اند. نصب باید از مناطقی با تداخل الکترومغناطیسی قوی، رطوبت متراکم یا ارتعاش بیش از حد کف اجتناب کند.

وظایف بازرسی معمولی

سوالات متداول (سوالات متداول)

چک‌وزن‌گر با محصولات با توزیع وزن ناهموار یا پایه‌های ناپایدار چگونه برخورد می‌کند؟
اگر مرکز ثقل در طول حمل و نقل نوار نقاله جابجا شود، محصولات با توزیع وزن ناهموار ممکن است تغییرات اندازه گیری را نشان دهند. نصب ضربه گیر و عایق مکانیکی بخش توزین به کاهش اثر جابجایی بار کمک می کند. برای محصولاتی با پایه‌های انعطاف‌پذیر یا ناپایدار، می‌توان ریل‌های راهنما را نصب کرد تا محصول را روی تسمه قرار دهد. نمونه‌های محصول معمولاً در طول بررسی مهندسی مورد ارزیابی قرار می‌گیرند تا مشخص شود که آیا تجهیزات اضافی مورد نیاز است یا خیر.

تفاوت بین توقف نوار نقاله برای محصولات خراب با استفاده از مکانیزم رد چیست؟
حالت استاندارد عملکرد نوار نقاله خروجی را هنگامی که یک آیتم ناسازگار تشخیص داده می شود متوقف می کند. اپراتور آیتم پرچم گذاری شده را حذف می کند و خط را دوباره راه اندازی می کند. این برای خطوط با توان متوسط ​​که مداخله اپراتور عملی است مناسب است. برای خطوط با سرعت بالاتر یا رد خودکار، یک فشار دهنده یا دیورتر پنوماتیکی می تواند به عنوان یک گزینه سفارشی سازی یکپارچه شود.

آیا می توان چک وزنه را با یک کدگذار جوهرافشان یا چاپگر لیبل ادغام کرد؟
بله. کنترل‌کننده می‌تواند سیگنالی هماهنگ با موقعیت محصول برای راه‌اندازی یک دستگاه کدگذاری یا چاپ خارجی صادر کند. این اجازه می دهد تا داده های وزن، کدهای دسته ای، یا مهرهای زمانی روی محصول پس از توزین اعمال شود. جزئیات پیکربندی - از جمله پروتکل ارتباطی، زمان‌بندی سیگنال و قالب داده‌ها - در طول راه‌اندازی سیستم مشخص می‌شوند.

چه روش کالیبراسیون برای محدوده 30-100 کیلوگرم استفاده می شود؟
کالیبراسیون با استفاده از وزنه های آزمایشی تایید شده متناسب با ظرفیت نامی انجام می شود. رابط صفحه لمسی یک روال کالیبراسیون هدایت شده را فراهم می کند. برای ظرفیت های تا 100 کیلوگرم، چندین نقطه کالیبراسیون در سراسر محدوده برای اطمینان از خطی بودن توصیه می شود. روش کالیبراسیون می تواند توسط پرسنل در محل به عنوان بخشی از بررسی های معمول کیفیت تکرار شود.

آیا پیکربندی ضد انفجار برای کاربردهای صنایع شیمیایی موجود است؟
یک پیکربندی ضد انفجار با رتبه Ex d IIB T4 Ga موجود است. این در مورد محفظه های الکتریکی، محفظه کنترل کننده و سیم کشی اعمال می شود. پیکربندی خاص باید در زمان سفارش مشخص شود، زیرا بر انتخاب مؤلفه و مستندات گواهینامه تأثیر می گذارد. طراحی مکانیکی استاندارد لودسل و مجموعه نوار نقاله بدون تغییر باقی مانده است.
