ترازو پلت فرم الکترونیکی با عملکرد چاپ لیبل داخلی

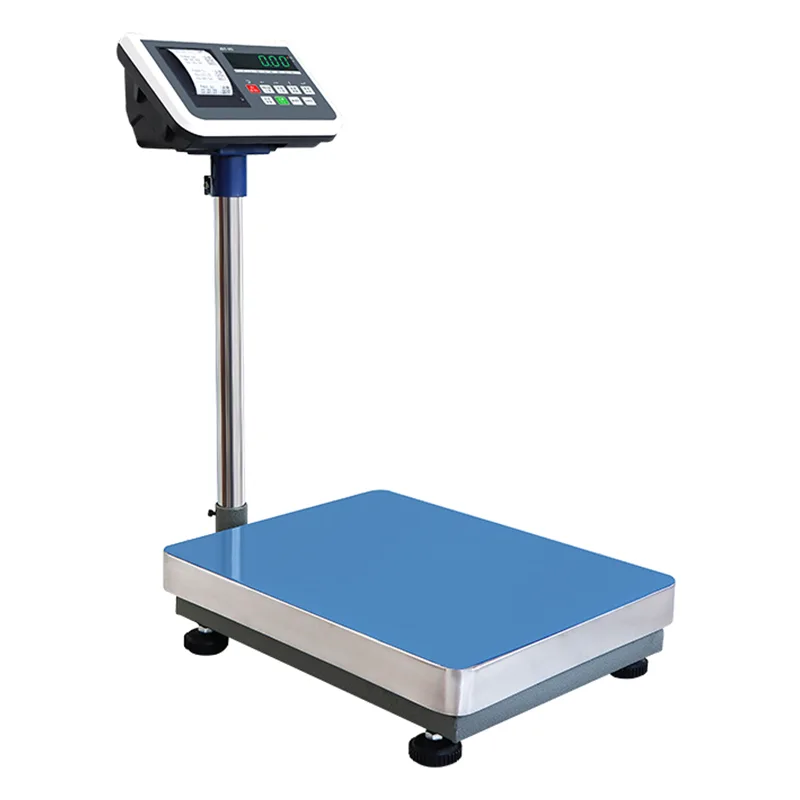

ترازو پلتفرم الکترونیکی با عملکرد چاپ برچسب داخلی (سری JDT-JT-H8) یک ایستگاه کاری توزین و چاپ ثابت است که توسط شرکت تجهیزات توزین جیانگ سو جوتیان تولید شده است. این سکوی فولادی جوش داده شده سفت و سخت، یک یونیت نشانگر فشار سنج، یک واحد لودسلول دیجیتالی یکپارچه شده با فشار سنج، و یک واحد چاپگر دیجیتال یکپارچه را ترکیب می کند. این تجهیزات برای ایستگاه های کاری طراحی شده است که اقلام در آن وزن می شوند و یک رکورد چاپ شده - مانند بلیط وزن، برچسب حمل و نقل یا رسید بازرسی - باید بلافاصله در نقطه اندازه گیری ایجاد شود.

ترازو پلتفرم سری H8 برخلاف چک‌وزن‌هایی که در خطوط تولید متحرک کار می‌کنند، وزن ثابت را پس از قرار دادن آیتم روی تابه و تثبیت خوان اندازه‌گیری می‌کند. بسته به حالت پیکربندی شده، چاپ به صورت دستی توسط اپراتور یا پس از تثبیت وزن به صورت خودکار فعال می شود. این تجهیزات برای دریافت اسکله، جایگاه های حمل و نقل، پست های بازرسی طبقه تولید و ایستگاه های نمونه برداری با کیفیت مناسب است.

مشخصات مدل

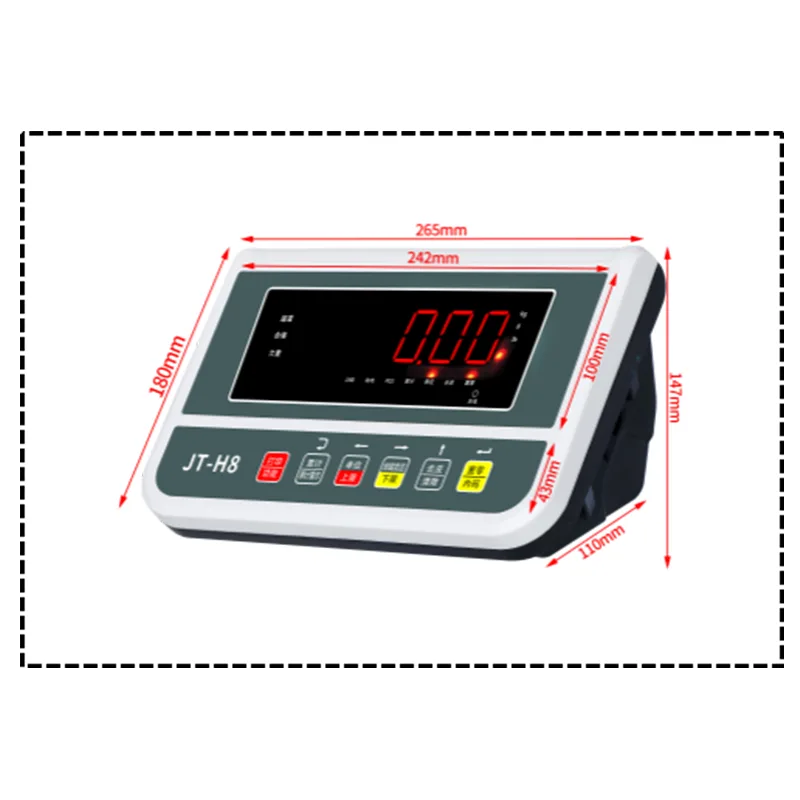

مشخصات رایج:صفحه نمایش: صفحه نمایش لوله دیجیتال LED با ارتفاع 32 میلی متر؛ واحدها: کیلوگرم / گرم / پوند (قابل تعویض آزاد)؛ محفظه نشانگر: پوشش پلاستیکی ABS با 6 کلید مکانیکی. منبع تغذیه: AC 220V با باتری داخلی 6V 4A قابل شارژ (AC/DC دوکاره)؛ توابع اصلی: تنظیم مجدد صفر، وزن خالص، وزن ناخالص/خالص، انباشت، زنگ داخلی، حافظه وزن، حالت صرفه جویی در مصرف انرژی. ارتباط اختیاری: RS232، RS485، بلوتوث، TTL، اترنت، Wi-Fi، 4G IoT، حافظه USB، خروجی رله، خروجی ورودی/خروجی 5 ولت، خروجی آنالوگ 4-20 میلی آمپر؛ لوازم جانبی اختیاری: چراغ هشدار سه رنگ، چاپگر خارجی، صفحه نمایش بزرگ، اسکنر بارکد. ابعاد پلت فرم و مواد قابل تنظیم هستند.

Jiangsu Jutian Weighting Equipment Co., Ltd. با داشتن گواهینامه مدیریت کیفیت ISO9001 و گواهینامه محصول CE، بیش از 20 سال است که در زمینه ابزار دقیق توزین تخصص دارد. مرکز تحقیق و توسعه 919 این شرکت 68 پتنت ملی و 20 حق چاپ نرم افزاری را توسعه داده است. تولید در دو مرکز با رویه‌های استاندارد شده انجام می‌شود که شامل جوشکاری قاب فولادی، کالیبراسیون لودسل و آزمایش عملکرد نهایی می‌شود. اندازه های پلت فرم غیر استاندارد، مواد قاب و تنظیمات نرم افزار پشتیبانی می شوند.

ساخت پلت فرم و ادغام سلول های بار

قاب سکوی توزین از مقاطع فولاد کربنی ساخته شده است که با جوشکاری پیوسته در تمام اتصالات ساختاری مونتاژ می شود. پس از جوشکاری، قاب تحت آماده‌سازی سطح و پوشش رنگ مینای پخته برای محافظت در برابر خوردگی در محیط‌های صنعتی داخلی قرار می‌گیرد. تشت توزین از فولاد ضد زنگ ساخته شده است و سطحی بادوام و قابل تمیز کردن آسان را در تماس مستقیم با وسایل وزن شده فراهم می کند.

برای تاسیسات با الزامات محیطی خاص، مواد فریم جایگزین را می توان در زمان سفارش مشخص کرد. ساختار قاب فولادی ضد زنگ کامل 304 برای محیط های شستشو، مناطق پردازش مواد غذایی یا مکان هایی با قرار گرفتن در معرض رطوبت بالا در دسترس است. برای پردازش شیمیایی یا کاربردهای جو دریایی، فولاد ضد زنگ 316 را می توان برای افزایش مقاومت در برابر خوردگی حفره و شکاف مشخص کرد.

لودسل ها از نوع کرنش سنج هستند که در یک آرایش چند نقطه ای در زیر سکو پیکربندی شده اند تا بدون توجه به موقعیت بار در ناحیه سکو، خوانش وزن پایدار را ارائه دهند. ظرفیت سلول بار با ظرفیت پلت فرم امتیازی با حاشیه طراحی مناسب مطابقت دارد تا شرایط اضافه بار مختصری را که در استفاده صنعتی با آن مواجه می‌شویم، تطبیق دهد. کابل های سیگنال لودسل از طریق مجراهای مهر و موم شده به محفظه نشانگر هدایت می شوند.

طراحی منبع تغذیه و عملکرد دو حالته

ترازو از برق AC (220 ولت) در شرایط عادی کار می کند، با یک باتری داخلی 6 ولت قابل شارژ 4 آمپری که قابلیت عملیات پشتیبان و بی سیم را دارد. معماری دوگانه توان چندین عملکرد عملی را در محیط های صنعتی انجام می دهد. هنگامی که ترازو به برق متناوب متصل می شود، باتری به طور خودکار شارژ می شود و زمان عملیاتی کافی را برای یک شیفت کاری کامل تحت الگوهای استفاده معمولی فراهم می کند.

عملکرد بی سیم به ترازو اجازه می دهد تا در مکان هایی قرار گیرد که پریزهای برق فوراً در دسترس نیستند - مانند ایستگاه های بازرسی موقت، مناطق بارگیری یا نقاط دریافت در فضای باز در زیر پناهگاه. باتری همچنین در هنگام قطعی های کوتاه برق کار خود را حفظ می کند و از از دست رفتن داده ها در طول تراکنش های وزن جلوگیری می کند. نشانگر کم بودن باتری روی نمایشگر LED به اپراتور در صورت نیاز به شارژ مجدد هشدار می دهد. حالت صرفه جویی در مصرف انرژی، روشنایی نمایشگر و فعالیت پردازنده را در دوره های بیکاری کاهش می دهد تا زمان کارکرد باتری را افزایش دهد.

گردش کار چاپ و حالت های عملیاتی

چاپگر حرارتی داخلی رول های کاغذ حرارتی استاندارد یا استوک لیبل چسب را می پذیرد. چاپ توسط اپراتور از طریق یک کلید اختصاصی روی صفحه کلید غشای نشانگر آغاز می شود یا به گونه ای پیکربندی می شود که هنگامی که یک وزن ثابت به دست آمد و وزن از حداقل آستانه فراتر رفت، به طور خودکار فعال شود. محتوای چاپ قابل تنظیم است و می تواند شامل مقدار وزن (خالص یا ناخالص)، واحد اندازه گیری، تاریخ و زمان، شماره بلیط متوالی و متن سرصفحه تعریف شده توسط کاربر باشد.

این نشانگر عملکردهای توزین هسته از جمله تنظیم مجدد صفر، زار دستی و از پیش تعیین شده، تعویض نمایشگر وزن ناخالص/خالص، و انباشت وزن برای دسته بندی چند مورد را ارائه می دهد. عملکرد زنگ داخلی از تنظیمات حد وزن بالا و پایین با هشدار صوتی هنگامی که وزن اندازه گیری شده خارج از محدوده قابل قبول قرار می گیرد، پشتیبانی می کند. حافظه وزن آخرین وزن و مجموع انباشته را از طریق چرخه های قدرت حفظ می کند.

مکان های استقرار معمولی

سوالات متداول (سوالات متداول)

تفاوت بین ساخت پلت فرم فولاد کربن و فولاد ضد زنگ چیست؟
فولاد کربنی با روکش مینای پخته شده، استحکام ساختاری را برای محیط‌های صنعتی داخلی استاندارد فراهم می‌کند. پوشش رنگ از خوردگی جوی محافظت می کند اما ممکن است در اثر ضربه یا مواد شیمیایی خشن آسیب ببیند. فولاد ضد زنگ 304 مقاومت در برابر خوردگی ذاتی را در سراسر ضخامت مواد ایجاد می کند و برای محیط های فرآوری مواد غذایی، دارویی، شیمیایی یا مرطوب توصیه می شود. فولاد ضد زنگ 316 مقاومت بیشتری در برابر کلریدها ارائه می دهد و برای اتمسفرهای پردازش دریایی یا شیمیایی مناسب است.

باتری در حین کارکرد بی سیم چقدر دوام می آورد؟
زمان اجرای باتری به فرکانس استفاده، روشنایی صفحه نمایش و اینکه آیا چاپگر به طور مداوم استفاده می شود بستگی دارد. تحت استفاده متناوب معمولی با چاپ متوسط، باتری از یک شیفت کاری کامل پشتیبانی می کند. چاپ مداوم دسته های بزرگ باعث کاهش زمان اجرا می شود. نشانگر کم بودن باتری، قبل از خاموش شدن خودکار، هشدار قبلی را ارائه می دهد. شارژ کامل از برق AC به چندین ساعت نیاز دارد.

آیا وقتی یک مورد روی ترازو قرار می گیرد، می توان عملکرد چاپ را به طور خودکار فعال کرد؟
ترازو را می توان طوری پیکربندی کرد که وقتی وزن خواندن ثابت می شود و از حداقل آستانه از پیش تعیین شده فراتر می رود، به طور خودکار چاپ شود. این حالت چاپ خودکار برای وزن کردن مکرر موارد مشابه که نیازی به فشار دادن کلید دستی نیست، مناسب است. برای برنامه‌هایی که نیاز به تأیید اپراتور قبل از چاپ دارند، حالت ماشه دستی نیز در دسترس است.

چه رابط های ارتباطی برای اتصال ترازو به کامپیوتر یا شبکه موجود است؟
رابط های اختیاری شامل RS232، RS485، بلوتوث، TTL، اترنت، وای فای و اینترنت اشیا 4G است. اینها از انتقال داده های وزنی به رایانه متصل، PLC یا سیستم میزبان پشتیبانی می کنند. فرمت خاص داده و پروتکل انتقال برای مطابقت با سیستم دریافت پیکربندی شده است. ذخیره سازی USB امکان صادرات دسته ای رکوردهای وزن را برای تجزیه و تحلیل آفلاین فراهم می کند.

ترازو پس از نصب یا جابجایی چگونه کالیبره می شود؟
کالیبراسیون با استفاده از وزن های آزمایشی تایید شده متناسب با ظرفیت سکو انجام می شود. این روش - تک نقطه ای یا چند نقطه ای - از طریق صفحه کلید نشانگر به دنبال منوی کالیبراسیون در دفترچه راهنمای کاربر قابل دسترسی است. برای ظرفیت های چند صد کیلوگرمی، چندین نقطه کالیبراسیون در سراسر محدوده برای تأیید خطی بودن توصیه می شود. تأیید کالیبراسیون در فواصل منظم به عنوان بخشی از سیستم کیفیت تأسیسات توصیه می شود.
